Монтаж фальцевой кровли

Фальцевая кровля

Фальцевая кровля – универсальный вид кровли, она не портит и не меняет сложившийся архитектурный облик города и объекта, потому используется и для реконструкции старых зданий, и при возведении новых. Технологию двойного стоячего фальца стали использовать в России в конце 19-го века, им соединяли кровельные картины на многих зданиях Санкт-Петербурга. Позже технология стала популярна и в западной Европе, ведь у кровли с двойным стоячим фальцем – проверенное высокое качество и долгую эксплуатацию. В Санкт-Петербурге, по словам мастеров-кровельщиков, до сих пор можно найти достаточно много участков такой кровли в хорошем состоянии, которые сохранились на зданиях дореволюционной эпохи.

Фальцевая кровля из рулонного металлопроката

Фальцевая кровля с двойным стоячим фальцем – наиболее надежный вид кровельного материала, который отлично ведет себя в условиях российского климата, вне зависимости от региона и разных климатических поясов. Срок эксплуатации такой кровли напрямую зависит от материала, из которого она сделана: если это медь, то она прослужит более 100 лет, а стальная кровля сохранит эксплуатационные свойства в течение 25-30 лет. А чтобы кровельное покрытие оставалось герметичным на протяжении всего срока эксплуатации, необходимо точно следовать технологии монтажа и качественно выполнять все узлы.

Технология двойного стоячего и защелкивающегося фальца – удобная система монтажа кровли для зданий разной геометрии. Ее характерными чертами являются:

  • спрофилированные панели могут иметь любую длину и форму;
  • на поверхности профилей нет отверстий для крепления, что повышает герметичность кровли;
  • мобильность профилировочного оборудования для производства панелей;
  • большой выбор дополнительных элементов для реализации любого проектного решения.

Такой вид кровельного покрытия используют в промышленной области, в жилищном строительстве, при возведении аэропортов, торговых и спортивных центров, для объектов любых габаритов. Устройство фальцевой кровли – грамотная инвестиция, ведь ее цена полностью окупается надежностью и долгим сроком службы.

Достоинства фальцевой кровли:

  • при производстве используют оцинкованную сталь, медь и цинк-титан – долговечные, устойчивые к износу и коррозии материалы;
  • возможность обустраивать кровли с минимальным уклоном, а также крыши со сложной геометрией и большой площадью;
  • отсутствие отверстий под крепления и двойной стоячий фальц – гарантия полной герметичности кровли (за исключением вариантов, где есть лежачие фальцы и горизонтальные отверстия);
  • можно проводить кровельные работы в густонаселенных районах в любое время, так как монтаж такой кровли практически бесшумный;
  • применение мобильного кровельного оборудования позволяет работать на крыше и внутри зданий.

Материалы и методы обработки

Большой выбор материалов для производства кровельных листов позволяют осуществлять любые архитекторские идеи и реализовывать системные решения для разнообразных проектов. Технология двойного фальца дает возможность перекрывать большие пролеты крыш панелями даже в тех случаях, когда необходимо обустроить кровлю на участках разной высоты и геометрии. Оборудование для профилирования кровельных панелей фальцевой рулонной кровли можно устанавливать непосредственно на крыше здания, что существенно сокращает время на производство и монтаж, что важно при работе на большой площади.

Кровля из рулонного металлопроката устойчива к коррозии и разнообразным атмосферным явлениям. При производстве материалов и готовой продукции на каждом этапе выполняется тщательный контроль за соблюдением технологии изготовления и стандартов качества.

Кровельные системы (карнизы, скаты, ендовы, фронтонные свесы и т.д.) разработаны для обеспечения гидроизоляции, теплозащиты, необходимых конструктивных особенностей здания и т.д. Правильное сочетание материалов и покрытий позволяет обеспечить необходимый уровень коррозионной устойчивости, нужную яркость и цвет покрытия и других характеристик.

При оформлении заказа можно выбрать оттенок кровли по каталогу RAL, по запросу – специальные оттенки, которых нет в каталоге. Для покрытия профилей используется высококачественный лак для стальных и алюминиевых поверхностей PVdF на основе полиэстера.

Фальцевая кровля из меди

Медная кровля – наиболее долговечная из всех, она сохраняет эксплуатационные характеристики в течение 100-150 лет, при этом не требует особого ухода, ее не нужно дополнительно покрывать защитными составами или красить. Медь – пластичный материал, из нее можно создавать кровли разных форм. Монтаж проводят методом фальцевания, особенности укладки:

  • использование одинарных и двойных фальцев;
  • для монтажа подготавливают сплошную обрешетку;
  • укладка на сплошную обрешетку осуществляется «плавающими» защелками (кляммерами).

Для гарантии максимально надежного соединения используют двойной фальц. Монтаж на сплошную обрешетку – обязательное требование, такая технология обеспечивает долговечность медной фальцевой кровли. Скользящие кляммеры компенсируют движение кровли при перепадах температур из-за температурного расширения/сжатия панелей.

Применение двойного стоячего и защелкивающегося фальца

Монтаж кровельных картин проводится на подконструкциях посредством невидимых креплений – кляммеров со скрытым креплением, «мертвых» (фиксированных) и «плавающих» кляммерах, нагрузка на кровлю (снеговая и т.д.) распределяется равномерно на всей площади. Быстрый и малозатратный монтаж обеспечивается малым весом профилей, ширина панелей – от 250 мм до 620 мм.

При монтаже фальц «защелкивается», а стык закрывается двумя способами:

  • двойной стоячий фальц закрывают ручным инструментом или автоматическим закаточным устройством, такие покрытия можно устанавливать при минимальном угле ската крыши;
  • защелкивающийся фальц закрывают просто нажатием.

Преимущества

Система предназначена для устройства вентилируемых и не вентилируемых кровельных покрытий, фасадов, практически для всех типов основания и несущих подконструкций.

Возможная ширина панелей:

От 250 мм до 620 мм.

Возможная длина:

Ограничена лишь физическими свойствами используемого материала и системой крепления.

Уклон кровли:

До 1 градуса.

Крепление:

Правильное использование системы «плавающих» кляммеров и «мертвых точек», а также форма фальцевого замка переводит простое покрытие в разряд четко отлаженного, работающего механизма

Производство фальцевой кровли:

В заводских условиях или непосредственно на строительной площадке из сортового проката, с помощью мобильного оборудования.

Принадлежности:

Элементы окончательной отделки, системы снегозадержания, вентиляции, ограждения, эксплуатационные настилы и карнизы; вентиляционные и водосточные системы, и т.д.

Узлы фальцевой кровли
Подкровельная система крепления с помощью кляммеров обеспечивает герметичность кровельного покрытия и учитывает температурную деформацию металла. Один край уложенного листа закрепляется крепёжными изделиями(кляммерами) к обрешётке.
подробнее
Крепление к обрешётке
Крепление рядовых листов кровли к обрешётке:

Крепёжные детали располагаются по краю листа с интервалами 600 мм. При использовании для кровли листов длиной более 10 м необходимо закрепить их к обрешётке плавающими кляммерами, которые обеспечивают герметичность кровли при температурной деформации металла.

Крепление к обрешотке при помощи кляймера

Продольное соединение кровельных панелей осуществляется с помощью герметичного шва - двойного стоячего фальца.

подробнее
Продольный шов
Особенности соеденения кровельных листов:

Поднимать на крышу рекомендуется по одному листу или устанавливать кровельные станки непосредственно на месте монтажа.

Рекомендуется для кровли применять листы длиной, равной длине ската, и таким способом избегать устройства горизонтальных фальцевых соединений.

Рекомендуется применять листы длиной до 10 м. При большей длине необходимо руководствоваться специальными правилами и использовать плавающие кляммера.

Для загибания фальцев используется специальный ручной фальцезакаточный инструмент и фальцезакаточные машинки.

Панель картина фальцевой кровли

Замок двойного стоячего фальца

Существует несколько вариантов выполнения конька металлической фальцевой кровли. Один из основных критериев наличие подкровельной вентиляции.
подробнее
Конек кровли
Устройства конька невентилируемой крыши.
Конек

Примеры устройства конька вентилируемой крыши.

Одно из основных преимуществ металлической фальцевой кровли с двойным стоячим фальцем - минимальное количество горизонтальных поперечных швов.

подробнее
Горизонтальные швы
Технические решения по устройству горизонтальных швов в крышах с разным уклоном.





Кровельный карниз обеспечивает защиту стены от воздействия воды. Правильное устройство карниза необходимо для обеспечения безопасности конструкции всего здания.

подробнее
Карниз
Варианты устройства карниза





Слезник обеспечивает защиту от воды вертикальных плоскостей крыши. При устройстве слезника важно соблюдать технологию сопряжения с другими элементам кровли.

подробнее
Слезники
Варианты устройства слезников





Технические решения слезников вентилируемых крыш

Надёжность и герметичность фальцевой кровли во многом зависит от качества выполнения таких узлов, как примыкания и обходы труб, дымоходов, мансардных окон и т.п.

подробнее
Детали кровель
Устройство дымовых труб, антенн, труб и других подобных деталей



Подоконный отлив обеспечивает гидроизоляцию монтажного пространства между стеной и окном. Качественный подоконник - не только функциональная деталь окна, но и эстетическое решение системы защиты.

подробнее
Подоконник
Пример устройства подоконников



Герметичное устройство ендовы - залог долговечности металлической фальцевой кровли. В зависимости от климатических условий и конструкции крыши существует несколько вариантов устройства ендовы.

подробнее
Ендова
Крепление водоотводных жёлобов и соединение их с рядовыми листами покрова





Оборудование водоотводной системы

Водосточную систему составляют: лоток круглого или прямоугольного сечения с концевыми заглушками, держатели, водосточная труба, воронка, колена, углы, тройники, другие детали.Геометрическую форму и размеры элементов водоотводной системы определяет стандарт РФ. Для оборудования крыш по рулонной технологии могут применяться разные водоотводные системы, разных производителей, соответствующие требованиям упомянутого стандарта.

Парапет - это ограждение кровли, в-основном выполняющее функцию защиты. Окрытия парапета, так же как и фальцевая кровля, выполняются из металла.

подробнее
Парапет
Примеры решения устройства парапетов




Монтаж фальцевой кровли

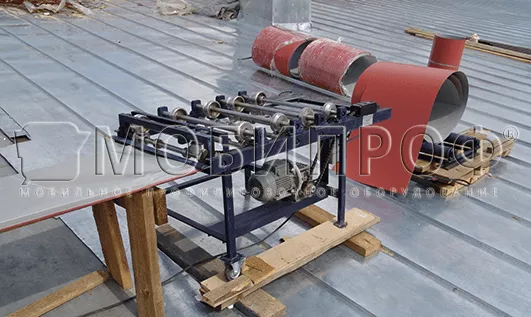

Помещение кровельного станка и металла в рулонах на кровлю.
Заправка металлической полосы в кровельный станок.
Прокатка панель-картины на кровельном станке.
Резка металла для получения кровельной панели нужной длины.
Укладка панель-картины на готовую обрешётку.
Установка элемента крепления - кляммера.
Крепление кляммера к обрешётке.
Закрытие кровельного шва с помощью фальцезакаточного инструмента.
Готовая фальцевая кровля из оцинкованной стали с полимерным покрытием.
