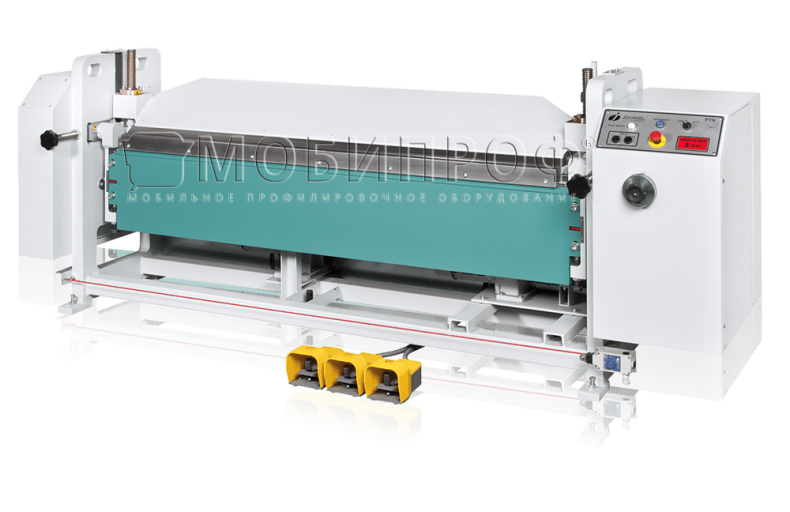

Электромеханический листогиб ПТН2550-20ЕЕ

Электромеханический листогибочный станок ПТН2550-20ЕЕ предназначен для изготовления различного спектра изделий для кровли, лифтов, дверных коробок фасадов и вентиляции из стали максимальной толщиной до 2,0 мм и длиной до 2550 мм.

Отличительной особенностью станка является возможность установки гибочных планок различной ширины (15, 20 и 30 мм), а также специальных прижимных планок позволяющих выпускать широкий спектр сложных изделий различной конфигурации.

Использование специальных прижимных планок уменьшает толщину гиба:

• до 30% для RT30, RTA, RTO;
• до 50% для RTB;
• до 60% для RT10, RT15.

Максимальная скорость поворота гибочной траверсы достигает 90ᴼ/1,8 сек, а скорость вертикального хода прижимной траверсы до 20 мм/сек, при полной максимальной ширине раскрытия прижимной балки 130 мм. Такие скорости перемещения рабочих органов станка позволяют, в сочетании с электромеханической регулировкой ограничения угла гиба (изгиба заготовки), существенно повысить скорость работы на электромеханическом листогибе ПТН2550-20ЕЕ.

Модель ПТН2550-20ЕЕ комплектуются гибочной планкой шириной 40 мм.

Станок оснащен педальным блоком управления прижимной и гибочной балок.

В качестве опции доступна автоматическая система управления с сенсорной панелью оператора диагональю 6 дюймов. АСУ позволяет программировать углы гиба, положения заднего упора, высоты подъема прижимной балки, вести подсчет произведенных деталей, автоматически корректирует угол гиба в зависимости от толщины и вида материала, подсказывает в каком порядке производятся гибы и в каком направлении нужно переворачивать металл. В памяти системы управления может храниться до 2000 программ по 20 гибов в каждой.

В комплекте с АСУ поставляется электромеханический задний упор и автоматический цикл гибки.

Производится на заводе Jounel Industrie (Франция).

Станки поставляются под заказ, срок поставки от 12 до 16 недель.

• оптимально рассчитанная жесткая конструкция гарантированно обеспечивает идеальный гиб заготовки из стали толщиной до 2,0 мм;
• полнопроходная конструкция (без ограничения по глубине подачи) значительно расширяет спектр использования листогиба, позволяя гнуть крупногабаритные изделия (парапеты, и т.д.), изготавливать воздуховоды, дверные коробки и детали лифтов;
• сменная планка прижимной балки с углом в 40 градусов обеспечивает максимальный гиб в 140 градусов;
• опциональные специальные быстросъемные и взаимозаменяемые накладки гибочной балки из высоколегированной термообработанной стали позволяют выпускать широкий спектр сложных изделий с минимальным обратным гибом различной конфигурации;
• специальные прижимные накладки позволяют выпускать широкий спектр сложных изделий: RT 10, 20, 30; RAG (радиусная под 160ᴼ); RTA (с пятой высокая); RTO (сегментная); RTB (с пятой низкая);
• вертикальная настройка положения гибочной балки позволяет облегчить гиб и обеспечить регулировку радиуса гиба при различных толщинах и материалах заготовки.
